專為田間或者溫室田間各種不同尺度的作物表型性狀提取定制的檢測系統；

適用于多種田間作物檢測；

全自動測量；

可集成多種成像傳感器；

通量高、效率快、性價比高；

基于“Sensor to Plant”檢測模式，保證作物的原位狀態不變；

具有穩定的成像環境、光照，保證成像不受環境光變化的影響；

具備傳感器制冷裝置；

采用激光條碼絕對尋址的定位方式，定位精度可達±5mm。

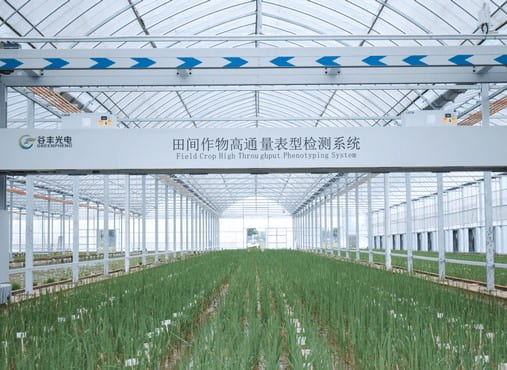

龍門自動傳送單元

匹配性：與大田環境或者溫棚環境設備之間的較好匹配性

適應性：適應田間環境、作物栽培要求、作物試驗要求以及作物生理要求

可靠性：在系統設計和軟件設計上，充分考慮系統的自恢復能力和冗余設計，確保系統的抗干擾能力、作 業過程實現自動化與管理信息化

經濟性：從系統使用全壽命周期成本最低出發，減少系統 的使用維護費用

兼容性：模塊化設計，使用標準的單元模塊，保證系統的可 擴展性和二次開發能力

控制/采集單元

控制/采集單元由高性能自動化控制系統和植物圖形采集工作站 組成，為植物表型成像系統的大腦中樞；可編程序控制器、工業 通訊系統、變頻器等均采用國際名牌產品，提供符合Windows 標準的友好的人機界面，方便人員操作；單元中充分考慮環境對 設備的影響，保證意外狀態下不影響正常運行：故障單元的停 機、離線對系統沒有任何影響，運用自動均載技術，保證運行平 穩；按照設計規范安裝各種探測開關和限位裝置防止越程、誤操 作，并進行信息反饋；采用標準開發協議，支持自有或第三方平 臺實時獲取植物掃描圖像、監控等數據；儲存空間無限擴容，以 應對不同階段對數據庫性能和存儲空間的需求。

成像單元

可選配RGB可見光成像單元、紅外成像單元、激光雷達成像單元、高光譜成像單元。

RGB可見光成像單元：

可測參數：總面積、綠葉面積、綠葉面積占比、分形維數、內接矩面積、內接矩寬度、高度、周長面積比、總面積最小內接矩面積比、凸包面 積、可見葉片邊緣長度、作物持綠特性、卷葉程度、枯死葉比例、生物量的評估、株高、地上部分鮮重（干）重、植株緊湊度、植株 伸展度、株型分撒度、生物量、干旱程度、稻穗分割、產量預估等。

紅外成像單元：

可測參數：實現田間水稻等模式作物冠層溫度采集，植株葉片 病變區域溫度分布、葉片蒸騰作用相關性狀，用于 脅迫生理學，水力學相關研究。

高光譜成像單元：

可獲取海量的光譜和空間信息，實現作物顏色、形 態及紋理參數；葉綠素、葉黃素等色素含量；氮磷 鉀等營養元素含量、水分等的提取。

激光雷達成像單元：

獲取作物三維形態結構，作物株高、莖稈粗細、分支數量、分支夾 角、葉片面積、葉片寬度葉片長度、葉片夾角以及作物果實體積、直 徑等形態參數（作物數量統計、生物量估計等）。

選型配置表

參考文獻

Lingfeng Duan, Jiwan Han, Zilong Guo, Haifu Tu, Peng Yang, Dong Zhang, Yuan Fan, Guoxing Chen, Lizhong Xiong, Mingqiu Dai, Kevin Williams, Fiona Corke, John H. Doonan and Wanneng Yang. Novel Digital Features Discriminate Between Drought Resistant and Drought Sensitive Rice Under Controlled and Field Conditions. Frontiers in Plant Science. 2018.

Zilong Guo, Wanneng Yang, YuChang, Xiaosong Ma, Haifu Tu, Fang Xiong, Ni Jiang, Hui Feng, Chenglong Huang, Peng Yang, Hu Zhao, Guoxing Chen, Hongyan Liu, Lijun Luo, Honghong Hu, Qian Liu and Lizhong Xiong. Genome-Wide Association Studies of Image Traits Reveal Genetic Architecture of Drought Resistance in Rice. Molecular Plant. 2018.

Xiong Xiong, Lingfeng Duan, Lingbo Liu, Haifu Tu, Peng Yang, Dan Wu, Guoxing Chen, Lizhong Xiong, Wanneng Yang and Qian Liu. Panicle-SEG: a robust image segmentation method for rice panicles in the field based on deep learning and superpixel optimization. Plant Methods. 2017.

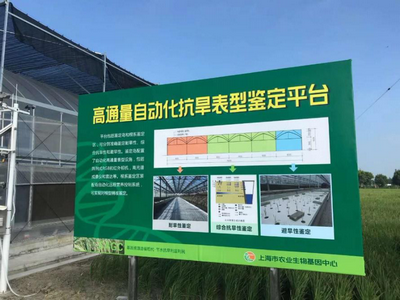

上海市農業生物基因中心高通量抗旱表型鑒定平臺

田間龍門系統搭載不同光學檢測手段，全生育期多模式并行檢測，無損高通量實時獲取海量表型信息數據。

了解更多信息請點擊下方PDF文件手冊

田間作物高通量表型檢測系統.pdf
